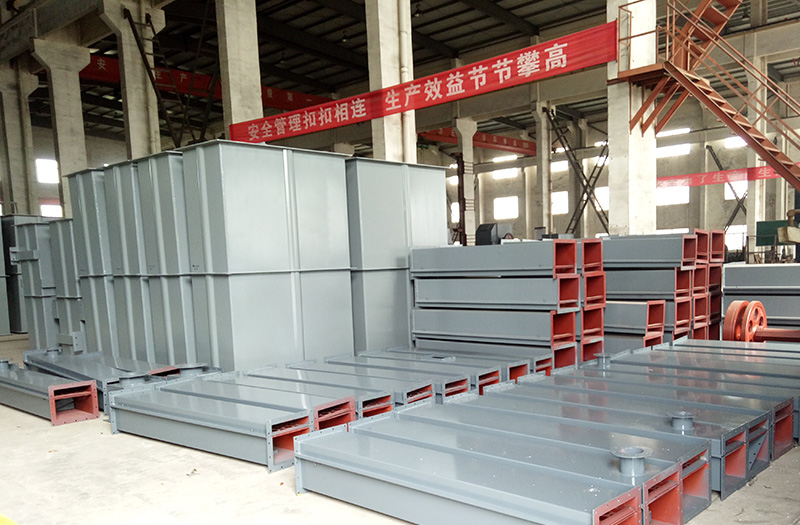

XZ型空气输送斜槽

空气输送斜槽是一种具有一定斜度的气力输送设备，在水泥工业中输送水泥和生料粉。 XZ型系列空气输送斜槽包括七种槽宽规格(B200、B250、B315、B400、B500、B630、B800)、十种规格(3、4、5、6、7、8、9、10、11、12)。便于线路的设计和选用。本机包括标准节(长度为2000mm)、非标准节长度为250n(n=1,2,7)、 30弯头(分左右两种，可布置30、60、90、120四种)、十型四通(一进三出)、T型三通(分左右两种、为一进二出)、进料节、卸料节...

销售服务热线：0513-88380559

产品详情

空气输送斜槽是一种具有一定斜度的气力输送设备，在水泥工业中输送水泥和生料粉。

XZ型系列空气输送斜槽包括七种槽宽规格(B200、B250、B315、B400、B500、B630、B800)、十种规格(3°、4°、5°、6°、7°、8°、9°、10°、11°、12°)。便于线路的设计和选用。

本机包括标准节(长度为2000mm)、非标准节长度为250n(n=1,2,…7)、

30°弯头(分左右两种，可布置30°、60°、90°、120°四种)、十型四通(一进三出)、T型三通(分左右两种、为一进二出)、进料节、卸料节、截节阀、送风软管、控气阀、过滤器、窥视观察窗、检修门/检修门组件、联接管、法兰罩等部件。

该机无传动部分，无噪音、输送量大、易改变输送方向、设备重量轻、成本低、使用寿命长。

技术参数

规格				XZ200	XZ250	XZ315	XZ400	XZ500	XZ630	XZ800
槽体宽度			mm	200	250	315	400	500	630	800
输送能力	a=4°	水泥		22	40	70	130	220	320	400
	a=4°	生料		16	30	55	100	165	245	310
	a=6°	水泥		40	65	120	250	400	610	765
	a=6°	生料		30	55	90	185	300	455	565
	a=8°	水泥	t/h	50	80	140	300	470	720	900
	a=8°	生料	t/h	35	65	110	225	355	540	670
	a=10°	水泥		60	100	170	380	570	900	1080
	a=10°	生料		45	80	140	285	425	670	800
	a=12°	水泥		70	120	205	455	685	1080	1295
	a=12°	生料		50	95	165	340	510	805	960
槽体节长		标准节	mm	2000
槽体节长		非标准节	mm	250n
需要风压			Kpa	4-5.5
需要风量			m³/m²	1.5-2
透气层	材质			合成纤维
	厚度		mm	4-6
	耐温		℃	150
	径向断裂强度		N/cm宽	4700
	阻力		Pa	800-1200(在2m³/m².min条件下)

空气输送斜槽外形尺寸组合表

规格	L1	L2	13	L4	L5	H	H1	H2	B1	B2	B3	C1	C2	C3
B200	2000	2000	2000	300	400	500	200	100	420	420	250	100	192	226
B255	2000	2000	2000	300	400	500	200	100	480	480	250	150	192	226
B310	2000	2000	2000	300	380	550	210	150	600	600	250	200	248	286
B400	2000	2000	2000	350	375	550	210	150	700	700	250	250	300	336
规格	D1	D2	D3	E1	E2	E3	F1	F2	F3	R	M	N	X	Y
B200	200	240	276	100	192	221	200	240	276	1000	204	286	150	75
B255	250	288	326	150	190	226	250	255	326	1000	254	336	150	75
B310	315	364	401	160	210	246	250	300	336	1000	321	407	200	75
B400	400	448	486	160	210	246	250	300	336	1000	406	462	250	75
