产品详情
O-sepa高效空气选粉机又称水平涡流式选粉机，是利用空气的水平涡流原理，对粉体进行分级的分级设备，适用于水泥工业对粉状物料或其它工业对相当物料进行分级，与传统的空气粉体分级设备相比，具有分级效率高，处理物料量大，产品颗粒级配尺寸范围窄，操作简单，粒径调整方便等特点。
工作原理
粉磨后的物料喂入选粉机的进料溜子，物料通过旋转的撒料盘和固定的缓冲板的作用在分撒状态下被抛向导向叶片的转子，物料在旋转的气流中进行分选，分选主要是根据离心力与旋转气流的向心力的平衡，达到有效分级。二次风的送入增强了旋风作用，以保持必要的平衡，粗颗粒向下旋到导向叶片处仍被进入的一、二次风进行风选。

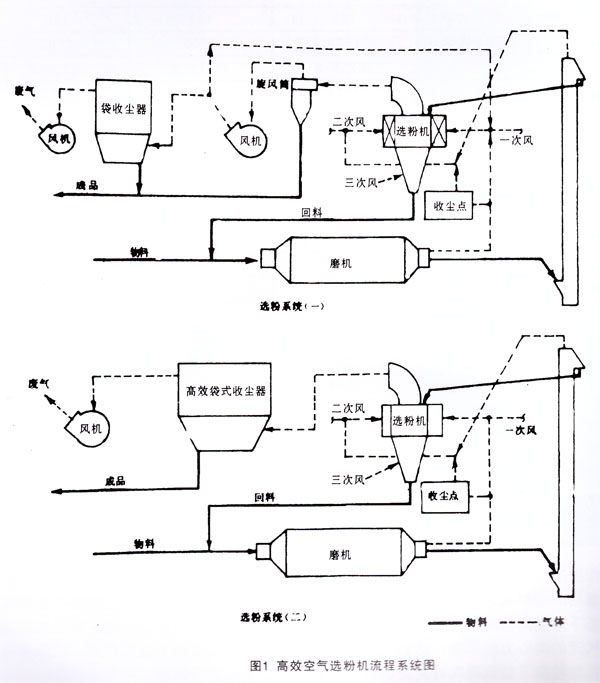

O-sepa高效空气选粉机的两种工艺流程
选粉系统（一）：采用旋风和袋式二级收尘方案。该方案的特点是：1.袋式收尘器的入口含尘浓度较低，对于中小型磨机可以选用回转反吹袋式收尘器或戎他普通袋收收尘器；2.出旋风筒的气体中有一部分返回选粉机，减少了进入袋收尘器的风量，因而袋式收尘器的规格也可选小些。3.需要2台风机。
选粉系统（二）：采用一级袋式收尘器捕集成品。其特点是：1.流程较为简单。只需1台风机；2.可以充分发挥选粉机的生产能力；3.进入袋式收尘器的含尘浓度高，约600－1000克/米3，必须选用高效袋式收尘器，如PPCS（A）型气箱式脉冲袋式收尘器。
技术参数
| 型号 | N250 | N500 | N750 | N-1000 | N-1500 | N-1500(T) | N2000 | N2500 | N3000 | N-3500 | N-4000 | N-4500 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 水泥产量(t/h) |
9-18 (7.5-15) |
18-35 (15-30) |
27-45 (22.5-37.5) |
36-60(30-50) | 54-90(45-75) | 54-90(45-75) | 72-120(60-100) | 90-150(70-125) | 108-180(90-150) | 126-210(105-175) | 144-240(120-200) | 162-270(135-225) | ||
| 最大喂料量(t/h) | 45(37.5) | 90(75) | 135(112.5) | 180(150) | 270(225) | 270(225) | 360(300) | 450(375) | 540(450) | 630(525) | 720(600) | 810(675) | ||
| 选粉空气量(m³/min) | 250 | 500 | 750 | 1000 | 1500 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | ||
| 转子转速(r/min) | 250-550 | 265-320 | 180-320 | 225-285 | 185-240 | 185-240 | 165-210 | 145-190 | 135-170 | 80-175 | 75-165 | 70-156 | ||
| 主电动机 | 型号 | YCTL250-4B | YCTL-315-4B | YCTL-355-4A | YCTC-355-4B | Z2-101 | YCTC-355-4C | Z-102 | Z-102 | Z-111 | Z4-250-41 | Z4-280-41 | Z4-280-21 | |
| 额定功率 | 22 | 30 | 55 | 75 | 100 | 90 | 125 | 125 | 160 | 220 | 250 | 280 | ||
| 额定转速 | 120-1200 | 450-1375 | 450-1375 | 450-1375 | 1500 | 450-1375 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | ||
| 减速机 | 型号 | JK200-B | JK200-B | JK200-B | JK200-B | JK200-B | JK200-B | JK250-B | JK250-B | JK250-B | JK280-B | JK320-B | JK360-B | |
| 速比 | 2.18 | 4.05 | 4.06 | 4.63 | 6.25 | 5.5 | 7.14 | 7.89 | 8.82 | 7.69 | 8.55 | 8.87 | ||
| 稀油站 | 型号 | XYZ-10G | XYZ-10G | XYZ-16G | XYZ-16G | XYZ-16Z | XYZ-25G | XYZ-25G | XYZ-25G | XYZ-40 | XYZ-40 | XYZ-63 | ||
| 工程流量(L/min) | 10 | 10 | 16 | 16 | 16 | 25 | 25 | 25 | 40 | 40 | 63 | |||
| 最大起吊(kg) | 1000 | 3000 | 4000 | 4000 | 5000 | 5000 | 5000 | 5000 | 5000 | 7500 | 8500 | |||
| 总重(t) | 3.1 | 6.68 | 9.86 | 12.4 | 15.0 | 14.7 | 19.4 | 24.4 | 27.6 | 38.5 | 42.1 | |||
