产品详情
一、FRM立式磨的特点
1、粉磨工艺简单，布局紧凑，系统运转率高，集破碎、烘干、粉磨、分级输送一体，占地面积约为球磨系统的50%,而且可露天布置，建设费用减少约70%。
2、入磨物料粒度大，可达磨辊直径的5%左右，一般为40-100mm, 所以，大中型立式磨可以省掉二级破碎。
3、粉磨效率高、电耗低，该磨采用鼓型磨辊碗形磨盘，料床挤压粉碎原理，物料在磨内受碾压、剪切、冲击作用；磨内气流可将磨细物料及时带出，避免过粉磨，物料在磨内停留时间一般为2-4min, 粉磨效率为球磨机的165%,电耗可降低30%左右。
4、金属磨耗少：由于FRM立磨在工作中磨辊并不与磨盘直接接触，且磨辊与衬板采用优质耐磨材料制作，因此使用寿命长，磨损少。
5、磨辊辊套可以翻面使用，延长耐磨材料的使用寿命；且粉磨水泥原料，辊套和衬板寿命在8000小时以上，运转率可达95%。
6、磨辊可以自行抬落，实现空载启动。
7、采用磨辊限位装置，能保证磨辊与磨盘之间有一定间隙，避免断料或加压过载时二者直接接触产生剧烈震动。
8、检修方便，磨辊可用液压装置翻出机外，操作空间大，效率高，检
修方便。
9、磨机操作简单，运行平稳，振动小，噪声低。
10、FRM立磨采用整体密封，系统处于负压运行，无粉尘外溢，工作环境清洁。
11、物料细度控制严格，调节灵敏，设备运转率高，故障停机时间少。
12、磨辊采取五道密封装置，密封性能好，大型立式磨采用稀油对轴承强制润滑清洗，延长轴承使用寿命。
13、稀油站的高压油对减速机件强制清洗润滑，并承受磨辊的施压，确保减速机正常运行。
14、操作系统和液压系统可以实现集中操作远程控制。
二、FRM立式磨的分类
FRM立式磨分为原料磨、矿渣磨、水泥磨和煤磨。

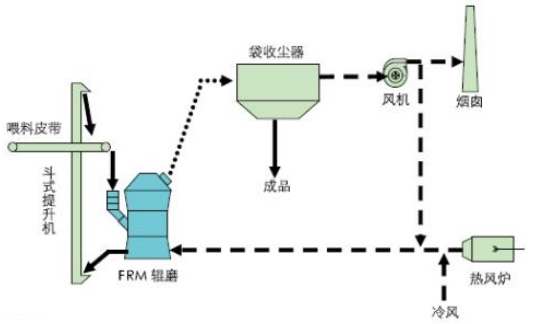

三、典型粉磨系统工艺流程图

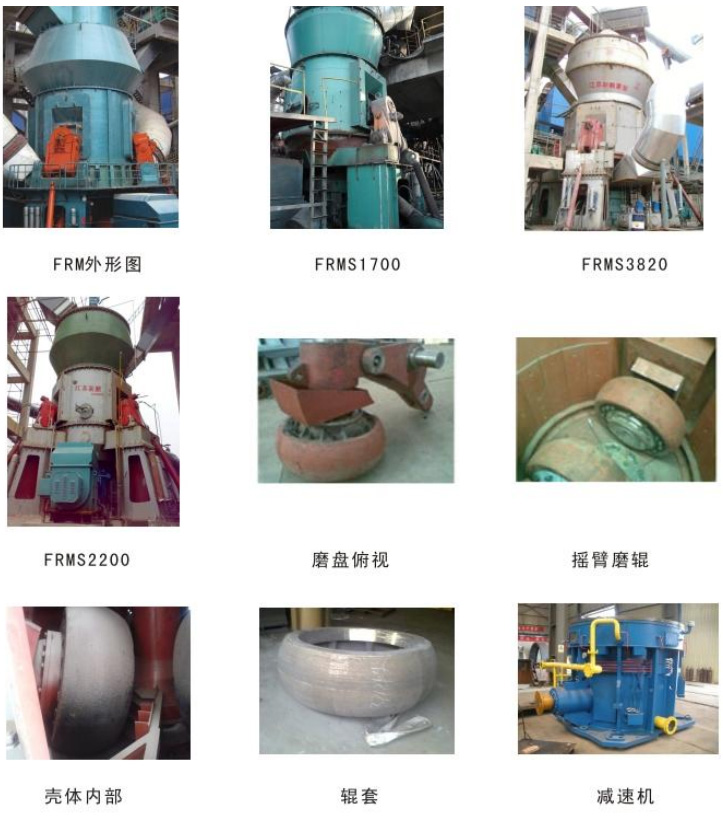

四、FRM立磨结构图
技术参数
1、FRMS型立式生料磨
|
型号 规格 |
FRMS 1100 |
FRMS 1300 |
FRMS 1500 |
FRMS 1700 |
FRMS 1900 |
FRMS 2200 |
FRMS 2400 |
FRMS 2800 |
FRMS 3200 |
FRMS 3400 |
FRMS 3600 |
FRMS 4000 |
FRMS 4200 |
FRMS 4600 |
FRMS 4800 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 产量t/h | 10-14 | 22-26 | 26-35 | 40-55 | 60-80 | 85-115 | 100-130 | 110-160 | 150-200 | 190-240 | 260-270 | 260-330 | 290-370 | 360-450 | 400-500 |
| 原料水分% | <10 | ||||||||||||||
| 生料细度% | ≤12 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 15 | 15 | 15 | 15 | 15 | 15 |
| 生料水分% | ≤1 | ||||||||||||||
| 主机功率KW | 110 | 200 | 280 | 400 | 500 | 800 | 900 | 1120 | 1400 | 1800 | 2000 | 2500 | 2800 | 3550 | 3800 |
2、FRMS型立式熟料磨
|
型号 规格 |
FRMS 1700 |
FRMS 1900 |
FRMS 2100 |
FRMS 2200 |
FRMS 2400 |
FRMS 2600 |
FRMS 2800 |
FRMS 3400 |
FRMS 3600 |
FRMS 3800 |
FRMS 4000 |
FRMS 4200 |
FRMS 4600 |
FRMS 4800 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 产量t/h | 15-18 | 20-25 | 25-30 | 30-35 | 35-40 | 40-45 | 45-50 | 70-75 | 78-85 | 90-100 | 100-110 | 10-120 | 130-140 | 150-170 |
| 入磨水分% | ≤2 | |||||||||||||
| 比表面积 | ≥320m²/kg | |||||||||||||
| 产品水分% | ≤1 | |||||||||||||
| 主机功率KW | 400 | 500 | 650 | 800 | 900 | 1000 | 1120 | 1800 | 2000 | 2200 | 2500 | 2800 | 3350 | 3800 |
3、FRMK型矿渣立式磨
|
型号 规格 |
FRMK 800 |
FRMK 1100 |
FRMK 1300 |
FRMK 1500 |
FRMK 1700 |
FRMK 1900 |
FRMK 2200 |
FRMK 2400 |
FRMK 2800 |
FRMK 3200 |
FRMK 3400 |
FRMK 3600 |
FRMK 4000 |
FRMK 4200 |
FRMK 4600 |
FRMK 4800 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 产量t/h | 2-2.4 | 4-5 | 7-8 | 7.5-9 | 12-14.5 | 17-20 | 25-29 | 31-36 | 50-55 | 56-62 | 78-87 | 88-98 | 99-110 | 112- 124 | 126- 139 | 140- 155 |
| 磨辊 个数 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 6 | 6 | 6 |
| 矿渣水分 % | <12 | |||||||||||||||
| 产品比表面 % | ≥430 | |||||||||||||||
| 产品水分 % | <1 | |||||||||||||||
| 主机功率 KW | 75 | 160 | 250 | 280 | 450 | 630 | 900 | 1120 | 1800 | 2000 | 2800 | 3150 | 3550 | 4000 | 4500 | 5000 |
4、FRMM型水泥行业立式煤磨系列
|
型号 规格 |
FRMM 1250 |
FRMM 1300 |
FRMM 1400 |
FRMM 1500 |
FRMM 1700 |
FRMM 1900 |
FRMM 2200 |
FRMM 2400 |
FRMM 2800 |
|---|---|---|---|---|---|---|---|---|---|
| 产量t/h | 7-13 | 10-16 | 12-18 | 16-23 | 20-29 | 26-35 | 35-45 | 40-50 | 50-62 |
| 原煤水分 % | <15 | <15 | <15 | <15 | <15 | <15 | <15 | <12 | <12 |
| 煤份细度 (R0.08) | 5-12% | ||||||||
| 煤粉水分 % | ≤1 | ||||||||
| 主机功率 KW | 132 | 185 | 200 | 250 | 315 | 400 | 500 | 560 | 710 |
5、FRMM型冶金行业立式煤磨系列
|
型号 规格 |
FRMM 800 |
FRMM 1100 |
FRMM 1250 |
FRMM 1300 |
FRMM 1500 |
FRMM 1700 |
FRMM 1900 |
FRMM 2200 |
FRMM 2400 |
FRMM 2800 |
|---|---|---|---|---|---|---|---|---|---|---|
| 产量t/h | 3-5 | 7-13 | 10-16 | 12-18 | 16-23 | 20-29 | 26-35 | 35-45 | 40-50 | 50-62 |
| 原煤水分 % | ≤10 | ≤12 | ≤15 | ≤15 | ≤15 | ≤15 | ≤15 | ≤15 | ≤15 | ≤15 |
| 煤份细度 (200目) | 80%通过 | |||||||||
| 煤粉水分 % | ≤1 | |||||||||
| 主机功率 KW | 55 | 110 | 132 | 160 | 250 | 315 | 400 | 500 | 630 | 800 |
6、FRMX型化工行业超细磨系列
|
型号 规格 |
FRMX 800 |
FRMX 1100 |
FRMX 1250 |
FRMX 1300 |
FRMX 1500 |
FRMX 1700 |
FRMX 1900 |
FRMX 2200 |
FRMX 2400 |
|---|---|---|---|---|---|---|---|---|---|
| 产量t/h | 0.7-2.5 | 1.4-5 | 2.1-7 | 3-10 | 4-14 | 6-20 | 8-25 | 10-35 | 15-45 |
| 入磨物料粒度 mm | 0-15 | 0-20 | 0-20 | 0-25 | 0-35 | 0-35 | 0-40 | 0-40 | 0-40 |
| 入磨物料 水分 % | <10 | ||||||||
| 产品细度 (10-40μm) | 97% | ||||||||
|
产品水分 %
|
≤1 | ||||||||
| 主机功率 KW | 55 | 110 | 132 | 180 | 250 | 355 | 450 | 600 | 800 |
