一、概述

       DPM型气震式袋收尘器是由天津水泥工业设计研究院设计，我公司独家制造新开发的一种新型气箱脉冲高效袋收尘器。它综合分室反吹脉冲喷吹清灰各类袋式除尘器的优点，克服了分室反吹清灰强度较差，脉冲喷吹清灰需和过滤同时进行的缺点，扩大了应用范围。该产品具有分室整体清灰特点，采用大规模冲阀清灰型式，具有清灰能力强、效果好、使用寿命长。该产品适用于高浓度粉尘的治理，可简化粉尘治理工艺流程，降低设备投资。产品结构紧凑，占地面积少，可降低建设投资。

       DPM型气震式收尘器具有四个系列33种规格，过滤面积从93-4361m²、处理风量从6900m³/h-314000m³/h,   广泛适用于建材水泥、冶金、机械、化工和耐火材料行业，特别适用水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等收尘系统(或除尘系统);也可适用于烘干、立窑和煤磨收尘，但要增设防燃防爆措施，收尘器结构也要相应改变。还可适用于含尘浓度特高气体的收尘，如带0-sepa选粉机的粉磨系统，其气体含尘浓度高达1000g/m³(标)以上，可不作设置预收尘用的旋风收尘器。对于我国北方严寒地区，本收尘器在增加加热保温装置后也能适用。



二、工作原理

       含尘气体从收尘器进出风箱体中的进风口(A系列从灰斗进入)进入经斜隔板转向至灰斗，同时气流速度慢，由于惯性作用，气体中粗颗粒粉尘落入灰斗，细小尘粒随气流折而向上进入过滤室，粉尘附着于滤袋的外表，净化后的气体透过滤袋进入上部清洁室，由各分室清洁室汇集经出风口，由收尘系统的主风机吸出而排入大气。

       随着过滤工况的不断进行，附着于滤袋外表的粉尘逐渐增多，气流通过的阻力也逐渐增大。当达到一定阻力值时(例如1770Pa), 根据需要可以手动，也可以经过定压或定时清灰程序电控仪，自动控制启动收尘器第一个分室气箱内所有滤袋进行脉冲喷吹清灰(停风清灰),使每一个滤袋突然膨胀，从而振落袋表积附的粉尘，使袋内外压差恢复到开始使用状态，粉尘沉落灰斗。随后程控仪按规定间隔时间打开提升阀，恢复第一室的过滤，再启动第二分室的提升阀，关闭切断第二室的过滤气流，开启第二分室的电磁阀释放高压压缩空气，对第二分室气箱内所有滤袋进行停风脉冲喷吹清灰，清除第二分室滤袋上的粉尘。之后程控仪打开第二分室提升阀，恢复第二分室的过滤。此后按预先规定的电控程序对第三分室、第四分室……的滤袋进行停风喷吹清灰，直至最后一个分室清灰完毕，关闭电控仪，收尘器全部恢复正式过滤收尘。

       对滤袋停风及喷吹的时间，分室之间的间隔时间，清灰周期由程控仪进行控制，各时间均为可调，参见电控说明书。

       本收尘器一般是在负压下进行工作，但也可在正压下工作，结构无须改变。

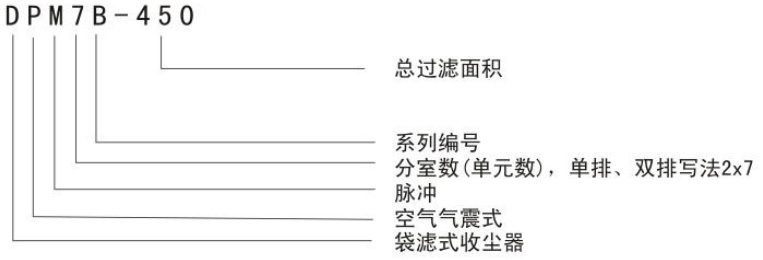

三、型号说明



举例：DPM7B——450表示为B系列单排7号，总过滤面积为434m²的DPM型气震式袋收尘器。DPM2X5C—920表示为C系列双排5室，总过滤面积为929m²的DPM型气震式袋收尘器。
